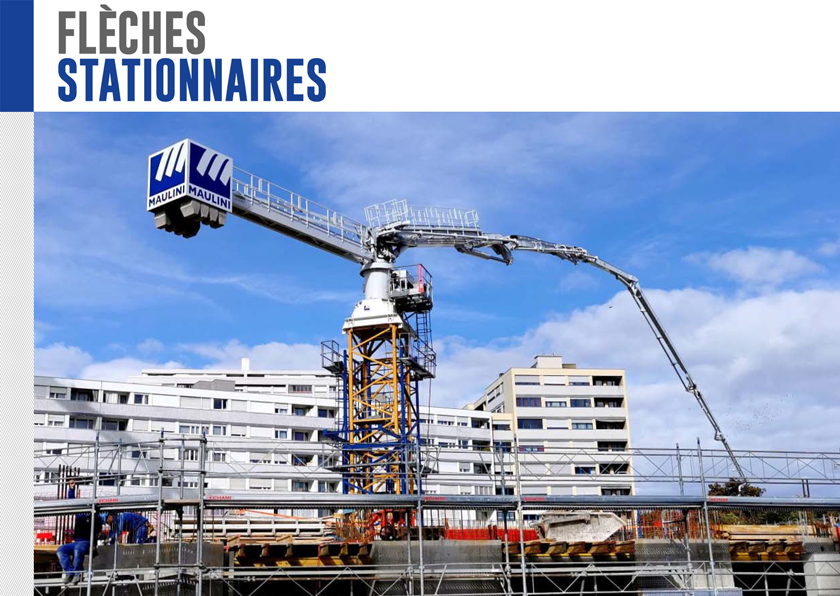

SERIE BS

Caractéristiques principales

BS 1Les flèches stationnaires SERMAC série BS ont repliement type "R" ou "Z" avec 4 sections. L’Equipment a la première section de la flèche séparée pour assurer un montage rapide sur le chantier avec des connexions rapides pour connecter les tuyaux flexibles hydrauliques. Les flèches stationnaires BS sont disponibles avec ou sans contrepoids en conformité avec les exigences de chantier et sont équipées de:

  • Joint pour la rotation continue de la tourelle
  • Accrochage rapide du group sous-tourelle à la structure portante (tourelle o colonne réticulaire) avec quatre pivots démontables pour la fixation et deux fixes pour le centrage.
  • Tuyau béton Ø 125mm (5").
  • Tuyau de fin en caoutchouc, longueur standard.
  • Télécommande radio proportionnelle pour l’activation de la flèche et de la télécommande radio d’urgence proportionnelle à la longueur maximale du câble de branchement de 30m.
  • Centrale hydraulique avec moteur électrique triphasé de 15 kW utilisable avec différentes tensions d’alimentation 380V- 415V- 440V.
  • Système d’ancrage automatique (mécanique) de la 2° section et de la 1° section.
  • Plate-forme de travail sur la 1° section pour le montage e la maintenance.

Optional

  • Base fixe avec crochets de fixation sur terrain.
  • Tuyau de béton à double paroi avec ame trempé.

Structures portantes de la flèche

La gamme des structures portantes de les flèches stationnaires est la suivante:

  • Montage sur colonne auto rampant: colonne standard en tole à section carrée avec système auto grimpante possible de boulonner sur base mobile et chargé avec contrepoids.
  • Montage sur base fixe: colonne montée sur un piedestal specifique lesté fixe au sol par un boulonnage approprié.
  • Montage sur colonne réticulaire: avec une colonne de grue interne ou externe à la construction (pas directement fourni pas SERMAC). Si ce type d'assemblage est choisi, SERMAC va concevoir et fabriquer une interface et d'adaptation.

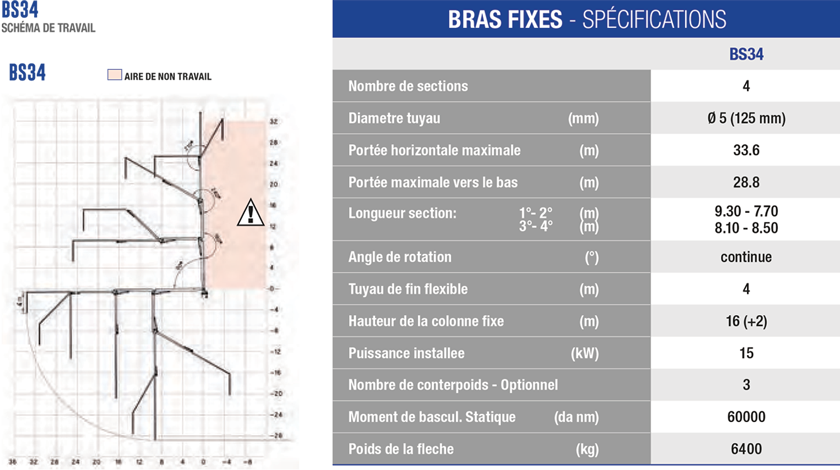

bs bras
